脫硝催化劑一般是指應用于電廠SCR（selective catalytic reduction）脫硝系統(tǒng)上的催化劑（Catalyst），在SCR反應中，促使還原劑選擇性地與煙氣中的氮氧化物在一定溫度下發(fā)生化學反應的物質。

    目前SCR商用催化劑基本都是以TiO2為載體，以V2O5為主要活性成份，以WO3、MoO3為抗氧化、抗毒化輔助成份。SCR催化劑成分及比例，根據(jù)煙氣中成分含量以及脫硝性能保證值的不同而不同。

    脫硝催化劑的主要類型有蜂窩式、板式和波紋式。蜂窩式催化劑表面積大、活性高、體積小，目前占據(jù)了80％的市場份額，平板式催化劑比例其次，波紋板最少；

    1、板式催化劑以不銹鋼金屬板壓成的金屬網(wǎng)為基材，將TiO2、V2O5等的混合物黏附在不銹鋼網(wǎng)上，經(jīng)過壓制、鍛燒后，將催化劑板組裝成催化劑模塊；

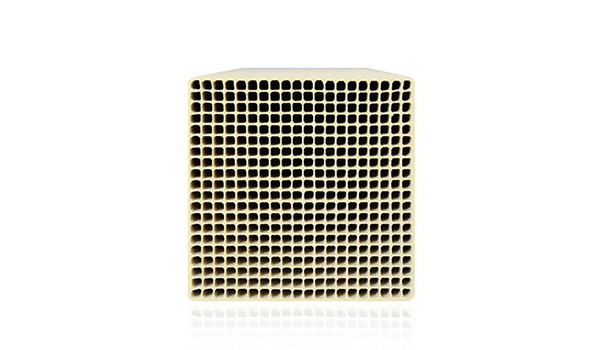

    2、蜂窩式催化劑一般為均質催化劑。將TiO2、V2O5、WO3等混合物通過一種陶瓷擠出設備，制成截面為150mmX150mm，長度不等的催化劑元件，然后組裝成為截面約為2m´1m的標準模塊。

    3、波紋板式催化劑的制造工藝一般以用玻璃纖維加強的TiO2為基材，將WO3、V2O5等活性成份浸漬到催化劑的表面，以達到提高催化劑活性、降低SO2氧化率的目的；

    脫硝催化劑工作溫度范圍為320--360℃。最高不要超過400℃，否則催化劑有燒毀的危險。SCR脫硝技術的核心即脫硝催化劑。目前，工業(yè)所用催化劑主要有3種，即蜂窩式、平板式和波紋板式，這些都必須在一定的溫度條件下才可以穩(wěn)定運行。電廠常用溫度為300~426C, 溫度太低，催化劑不會與NH3發(fā)生反應；而溫度太高，則容易導致其燒結，活性降低甚至報廢。

    常規(guī)的脫硝催化劑之所以不能在低溫條件下運行，主要有2個原因：

    1、 溫度太低，達不到反應條件，催化劑沒有效果；

    2、 低溫條件下，導致催化劑活性下降。甚于以上2 點，低溫SCR脫硝催化劑的應用變得較為困難。

    脫硝催化劑是SCR技術的核心部分，決定了SCR系統(tǒng)的脫硝效率和經(jīng)濟性，其建設成本占煙氣脫硝工程成本的20%以上，運行成本占30%以上。近年來，美、日、德等發(fā)達國家不斷投入大量人力、物力和資金，研究開發(fā)高效率、低成本的煙氣脫硝催化劑，重視在催化劑專利技術、技術轉讓、生產(chǎn)許可過程中的知識產(chǎn)權保護工作。

最初的脫硝催化劑是Pt-Rh和Pt等金屬類催化劑，以氧化鋁等整體式陶瓷做載體，具有活性較高和反應溫度較低的特點，但是昂貴的價格限制了其在發(fā)電廠中的應用。
